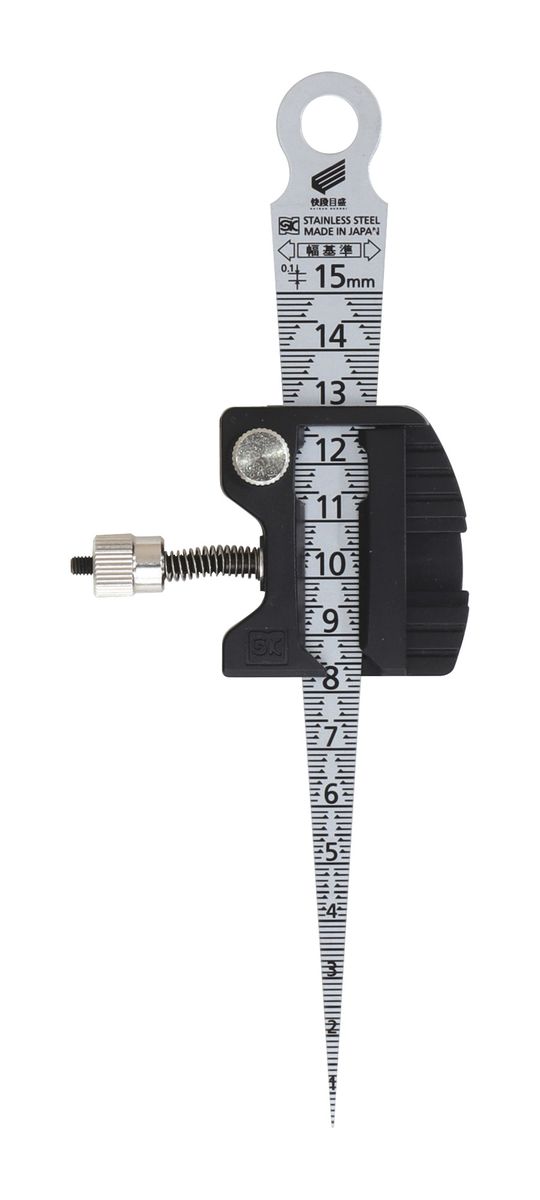

锥形规 阶梯式刻度 附限位器 　TPG-700AKDS

用途

  • ● 测量迷样、间隙、孔径等，测量长度

特长

  • ● 可保持锥形规的测量位置的附限位器。
  • ● 在难以确认测定位置的测定环境下发挥效果。
  • ● 通过读取量规的刻度和限位器端面来防止视差。
  • ● 锥形规的保持力可通过弹簧的张力进行调整。
  • ● 锥形规和限位器（各2套），使用15cm刻度，简单的孔的芯间测量能简单地进行。
  • ● 0.1mm单位的刻度是容易看到的阶梯状刻度。
  • ● 隐藏在管道中也容易看到的0.2mm点刻度。
  • ● 不易反射的银色结构。

规格

  • ● 测量范围（mm）：1-15
  • ● 眼量（mm）：0.1
  • ● 器差（mm）：±0.05
  • ● 锥度角度（°'”）：7 9 10
  • ● 板厚（mm）：1
  • ● 长度测量范围（mm）：0-120
  • ● 长度测定最小读数（mm）：1
  • ● 硬度（HV）：480
  • ● 限位器使用测量范围（mm）：1-14
  • ● 孔芯间测量时，适用孔径（mm）：φ2-14
  • ● 孔芯间测量时，芯间测量范围（mm）：60-140
  • ● 孔芯间测量时，精度（mm）：0.5

材质

  • ● 本体：不锈钢， 淬火处理
  • ● 限位器：ABS

套装内容

  • ● 锥形规阶梯式刻度TPG-700AKD
  • ● 锥形限位器TGS-15
※此表可左右拖动滚动查看。
商品代码 型号 本体重量 本体宽度 本体高度 本体进深
00007215 TPG-700AKDS 26g 64mm 150mm 21mm
※此表可左右拖动滚动查看。

使用条件

● 适用锥形规格：规格#700类型（测量范围1-15mm、板厚1.0・1.5mm）
● 适用标度（mm）：金属制直尺150类型（长度150x宽15x厚度0.5）
