PRODUCTS直角尺

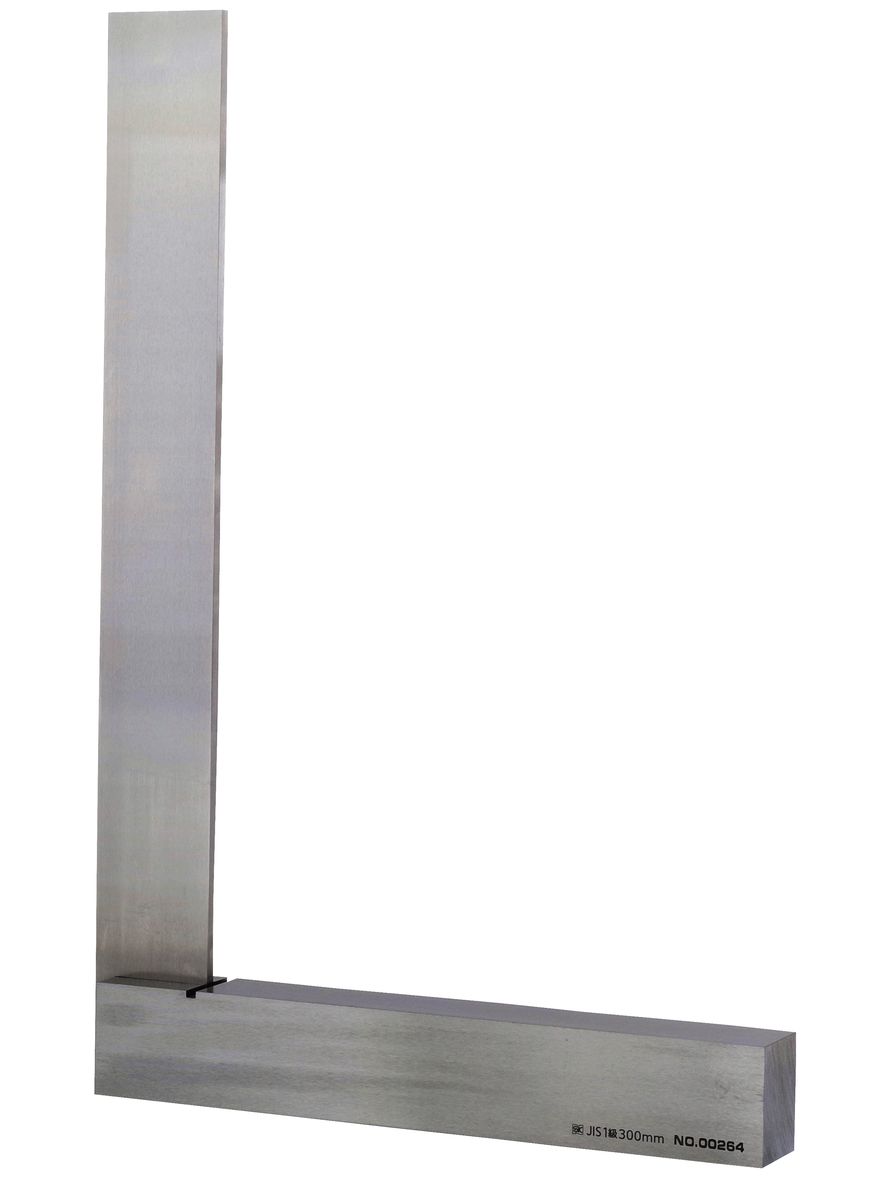

带台座直角尺 相当于JIS 2级(非淬火)

用途

  • ● 直角度测量、划线作业

特长

  • ● 作为直角度、直线度测量的基准使用。
  • ● 因为底座很厚、所以适合稳定的测量。
  • ● 也可以作为带台座直角尺使用。
  • ● 精度规格、相当于JIS2级(JIS B 7526)。※记号表示尺寸品非JIS规格
  • ● 非淬火、是研磨加工品。

规格

  • ● 400mm以上是订单生产品。

材质

  • ● 本体：机械结构用碳钢
※此表可左右拖动滚动查看。
商品号码 型号 表示尺寸 (mm) 长片全长 (mm) 长片宽 (mm) 长片厚 (mm) 底面全长 (mm) 短片宽 (mm) 短片厚 (mm) 直角度 (mm) 本体重量 本体宽度 本体高度 本体进深
00002201 AA-S50 ※50 50 16 2 37 16 10 ±0.025 54g 37mm 50mm 10mm
00002202 AA-S75 75 75 16 2 50 16 10 ±0.027 72g 50mm 75mm 10mm
00002203 AA-S100 100 100 20 2.5 70 18 12 ±0.03 150g 70mm 100mm 12mm
00002205 AA-S150 150 150 24 3 100 22 18 ±0.035 365g 100mm 150mm 18mm
00002207 AA-S200 200 200 29 3.5 130 26 22 ±0.04 695g 130mm 200mm 22mm
00002209 AA-S300 300 300 35 4 200 32 27 ±0.05 1500g 200mm 300mm 27mm
00002211 AA-S400 ※400 400 40 5 200 40 27 ±0.06 2100g 200mm 400mm 27mm
00002213 AA-S500 500 500 46 5 300 45 35 ±0.07 4300g 300mm 500mm 35mm
00002214 AA-S600 ※600 600 50 5 320 55 35 ±0.08 5700g 320mm 600mm 35mm
00002215 AA-S750 750 750 58 6 400 63 50 ±0.095 11300g 400mm 750mm 50mm
00002217 AA-S1000 1000 1000 65 10 550 80 65 ±0.12 24200g 550mm 1000mm 65mm
00002219 AA-S1500 ※1500 1500 90 10 600 90 80 ±0.17 38200g 600mm 1500mm 80mm
00002221 AA-S2000 ※2000 2000 100 10 800 105 90 ±0.22 70900g 800mm 2000mm 90mm
※此表可左右拖动滚动查看。
