PRODUCTS微分头

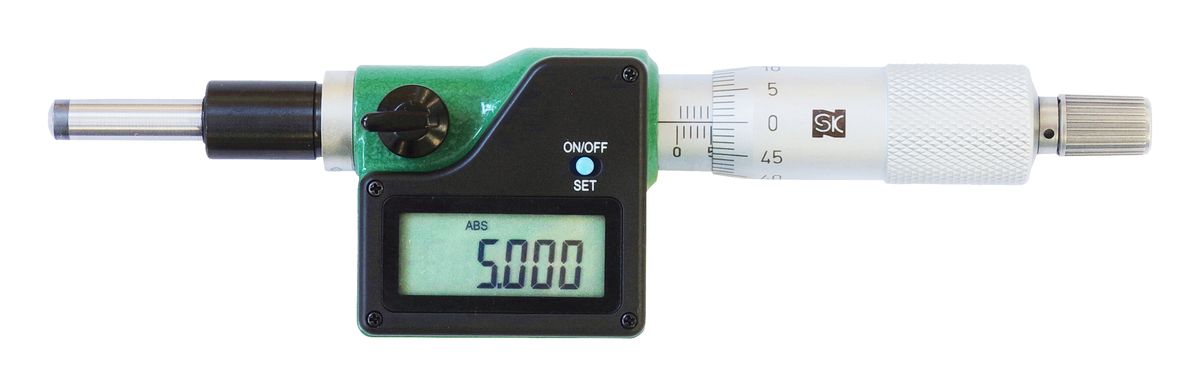

数显微分头 　QEM413-25S

用途

  • ● 安装在精密仪器和精密机械上，用于测量、送料、定位等

特长

  • ● 一般不是单独使用，和其他测量仪器组合使用，或作为进给装置或挡板使用。。
  • ● 为保证精度，附有记录检测数值的检验表。
  • ● 前端为球面，可点对点接触并进给，适合用于进给装置。
  • ● 前端面为球面，可以抑制安装部位倾斜造成的误差。
  • ● 测量端面附带硬质合金材质。
  • ● 测量范围为0-25mm的标准型通用系列。
  • ● 配有自动显示关闭功能（约20分钟）。
  • ● 配有定压装置。

规格

  • ● 测量范围(mm)：0-25
  • ● 轴杆形状：直轴杆
  • ● 主轴(mm)：φ6.5x28.5
  • ● 轴杆(mm)：φ12x17.5
  • ● 螺母(mm)：-
  • ● 测量端形状：球面(SR5)
  • ● 刻度分辨率(mm)：0.001
  • ● 最大允许误差(μm)：3
  • ● 总长(mm)：162
  • ● 棘轮直径(mm)：18
  • ● 定压装置：有
  • ● 电源：CR2032（带有附属品用于测试）

材质

  • ● 手柄棘轮：机械用碳素钢
  • ● 主轴：高碳铬轴承钢
  • ● 测量面：硬质合金

套装内容

  • ● PC包装箱
  • ● 开口扳手
※此表可左右拖动滚动查看。
商品代码 型号 本体重量 本体宽度 本体高度 本体进深
00152342 QEM413-25S 220g 162mm 41mm 28mm
※此表可左右拖动滚动查看。

注意事项

● 最大允许误差不包括量化误差（±1计数）。
● 未附带标准环规。
