PRODUCTS停产

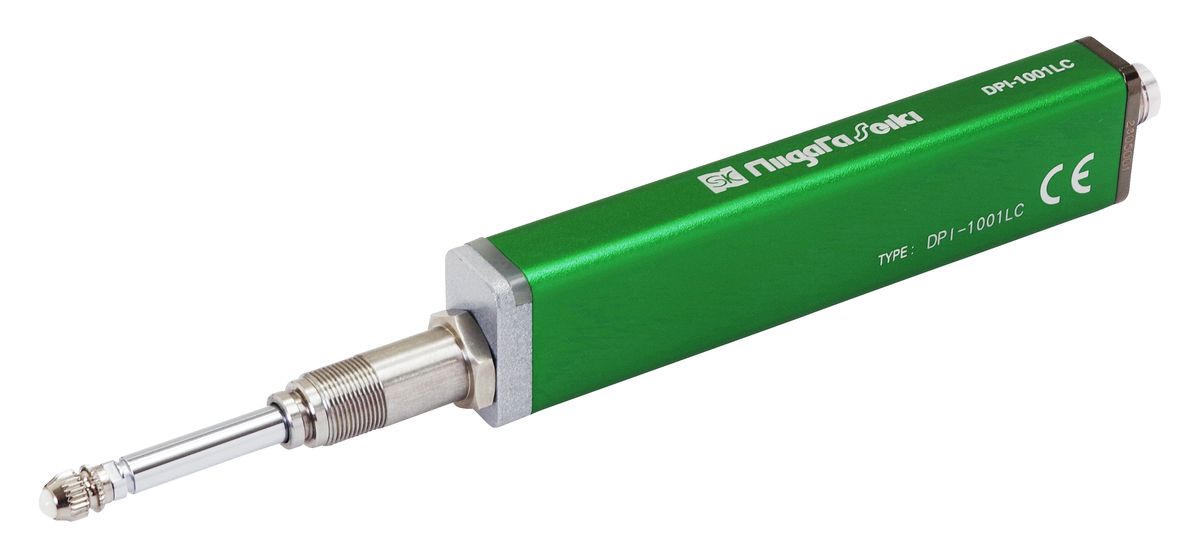

【停产】数显精密测量感应笔 DPI-1001LC
用途
- ● 安装在测量台或自动机等上，可进行大范围的高精度测量。
特长
- ● 通过与另售的显示器连接，可以作为精密尺寸测量、定位传感器使用的数显精密内径表。
- ● 在接通电源的瞬间读取绝对位置，所以不需要每次和基准件比对，可以缩短设置时间。
- ● 纤细且坚固的W 轴承结构，在测量部上下设置金属轴承，通过设置在坚固的压铸体部，具有压倒性的耐久性。
- ● DPI-1001LC 为低测力型。
规格
- ● 测量范围(mm)：10
- ● 最小读取值(μm)：0.1
- ● 指示精度(μm)：1以下
- ● 测力(N)：0.35以下
- ● 机械对应速度(Hz)：2
- ● 保护等级：IP67
- ● 侧头安装螺钉尺寸：M2.5
材质
- ● 本体：锌
- ● 保持部：不锈钢
- ● 主轴：工具钢
- ● 测头：陶瓷
- ● 橡胶波纹管：NBR(已安装)
套装内容
- ● 螺母
- ● 扳手
- ● 橡胶波纹管
※此表可左右拖动滚动查看。
| 商品代码 | 型号 | 本体重量 | 本体宽度 | 本体高度 | 本体进深 |
|---|---|---|---|---|---|
| 00152412 | DPI-1001LC | 80g | 11mm | 135.5mm | 18mm |
※此表可左右拖动滚动查看。
注意事项
● 指示精度及机械对应速度为环境温度20℃时的数值。
● 测力值为测量子垂直向下压入10mm时的数值。
● 保护等级仅适用于橡胶波纹管正确安装且无破损等情况时。
使用条件
● 位置检测方式：光学绝对式线性编码器方式
● 使用温度范围(℃)：(-10)-55(无结露及结冰)
● 保管温度范围(℃)：(-20)-60(湿度35-80%RH)
● 耐振动：10-500Hz、双振幅 3mm(MAX20G)、XYZ 各方向2 小时
● 抗冲击能力(m/s2)：1.96(200G)
● 接地方式：电容接地
● 适用连接线：DPI-CS2C(直型 2m)、DPI-CL2C(L型 2m)
● 杆径(mm)：8
