PRODUCTS测量台

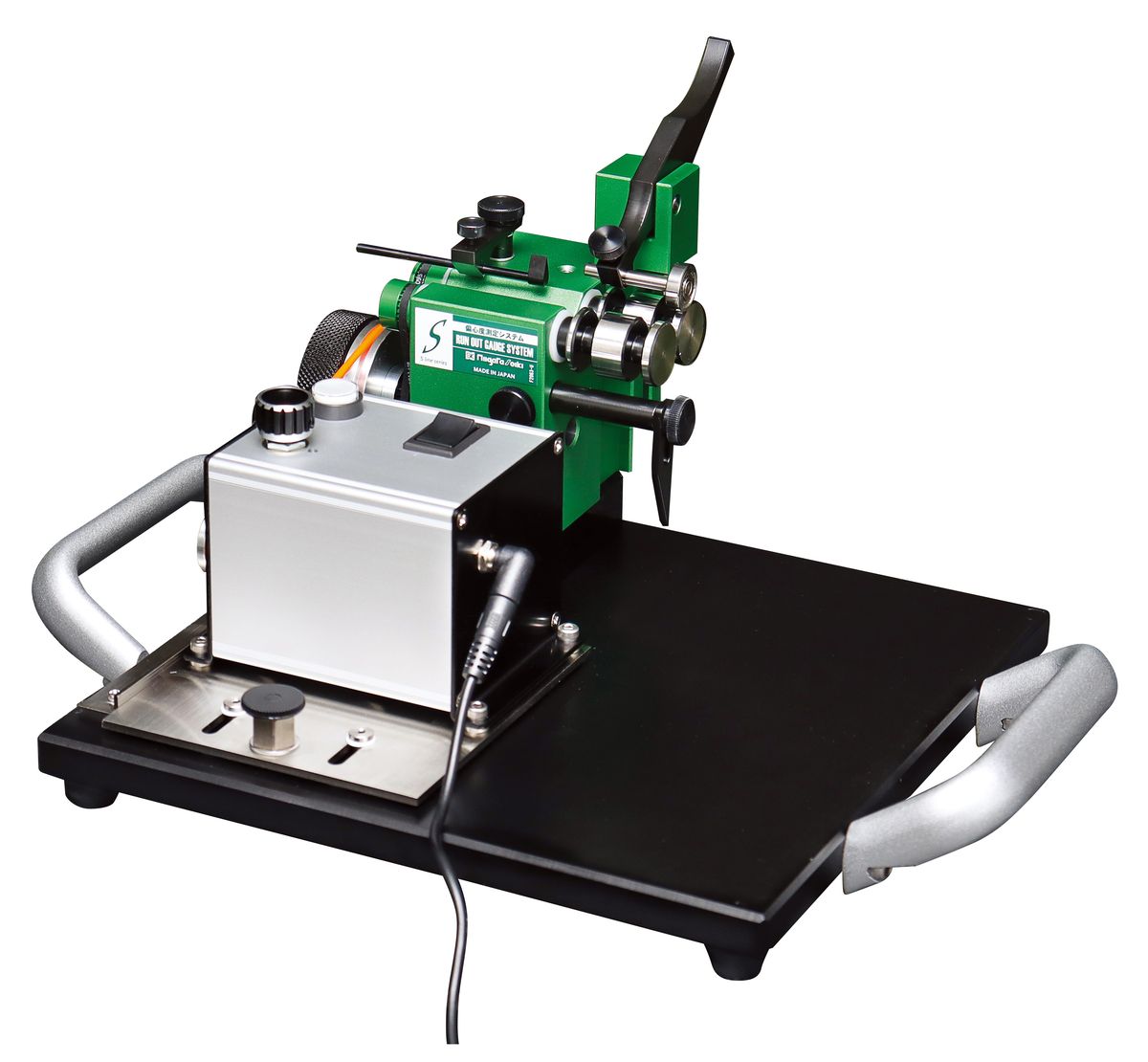

S-LINE偏芯度测量系统 带显示器 ROG-251SM
用途
- ● 安装手持指示器、电气千分尺测量偏心度
特长
- ● 高端机型S-LINE系列。
- ● 搭载按压工件前后的工件限位器、也可以测量轴方向的圆周振动(端面的直角度)。
- ● 采用电机驱动，实现连续跳动测量（支持电机/手动模式切换）。
- ● 电机驱动模式下，可调节工件转速，并支持正转/反转切换。
- ● 可快速松开皮带，实现手动旋转操作。
- ● 方便于有凸缘工件脱落的开槽滚筒。
规格
- ● 精度(μm)：2-3.5以内
- ● 可测量外径(mm)：φ4-30
- ● 可测量长度(mm)：5-80
- ● 可测量重量(g)：450以下
- ● 可测量形状：圆筒状
- ● 底座(mm)：250x240
- ● 滚筒：开槽棍
- ● 载波：无
- ● 电源电压(V)：AC100-240
- ● 电源频率(Hz)：50/60
- ● 功耗(W)：最大5
- ● 主滚轮转速设定范围（min⁻¹）：5.5–9.5
- ● 主滚轮外径（mm）：φ21.9
- ● 电源线长度（m）：1.5
材质
- ● 底座：碳钢
- ● 滚轮：工具钢
套装内容
- ● 铝箱
- ● AC适配器(AC100V-240V)
※此表可左右拖动滚动查看。
| 商品代码 | 型号 | 本体重量 | 本体宽度 | 本体高度 | 本体进深 |
|---|---|---|---|---|---|
| 00010218 | ROG-251SM | 10000g | 350mm | 225mm | 265mm |
※此表可左右拖动滚动查看。
注意事项
● 关于精度是2μm=φ20mm工件的本公司测量值。。
● 如果工件前端部离开滚筒端面，则震摆变大，成为测量误差的原因，因此请以基准部分被滚筒充分夹住的长度使用。
