PRODUCTS测量台

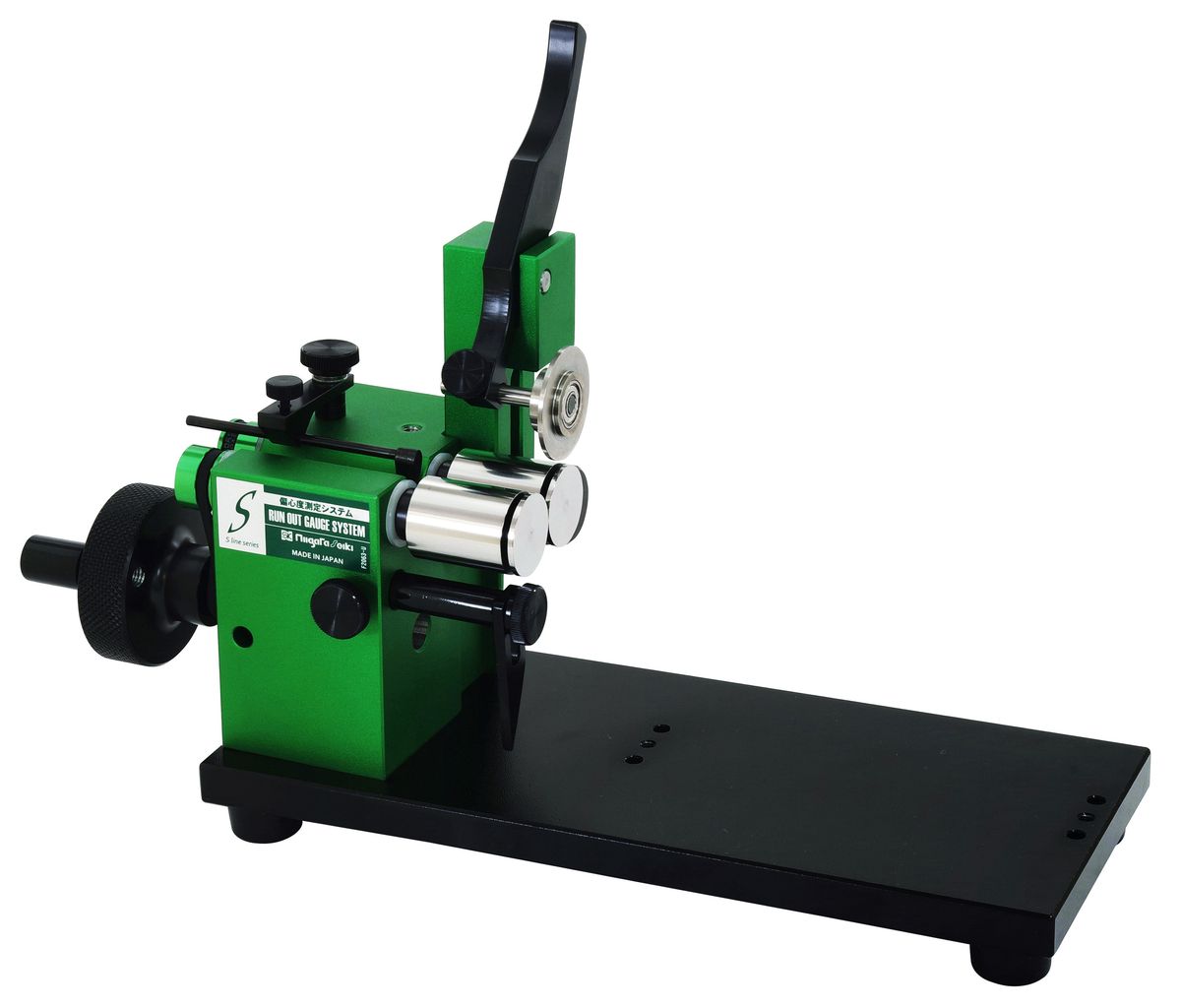

S-LINE偏芯度测量系统 小径测量用 ROG-225S
用途
- ● 安装手持指示器、电气千分尺测量偏心度
特长
- ● 高端机型S-LINE系列。
- ● 通过同步皮带+皮带轮的驱动系统和带把手的手柄的流畅的旋转可以测量。
- ● 搭载按压工件前后的工件限位器、也可以测量轴方向的圆周振动(端面的直角度)。
- ● 小型不占地方的短底座。
- ● 附带小型滚轮、可支持φ4mm以下的工件。
规格
- ● 精度(μm)：2-6.5以内
- ● 可测量外径(mm)：φ1-30
- ● 可测量长度(mm)：5-80
- ● 可测量重量(g)：450以下(标准)、35(小径)
- ● 可测量形状：圆筒状
- ● 底座：短底座
- ● 滚筒：开槽棍(小径用)
- ● 载波：无
材质
- ● 底座：碳钢
- ● 滚轮：工具钢
套装内容
- ● 铝箱
- ● 小径用滚轮
※此表可左右拖动滚动查看。
| 商品代码 | 型号 | 本体重量 | 本体宽度 | 本体高度 | 本体进深 |
|---|---|---|---|---|---|
| 00010224 | ROG-225S | 3700g | 295mm | 205mm | 105mm |
※此表可左右拖动滚动查看。
注意事项
● 关于精度是2μm=φ20mm、3μm=φ8mm工件的本公司测量值。。
● 可测量外径是顶棍更换式，标准棍时φ4-30、小径用滚棍时φ1-8。
● 如果工件前端部离开滚筒端面，则震摆变大，成为测量误差的原因，因此请以基准部分被滚筒充分夹住的长度使用。
