PRODUCTS测量台

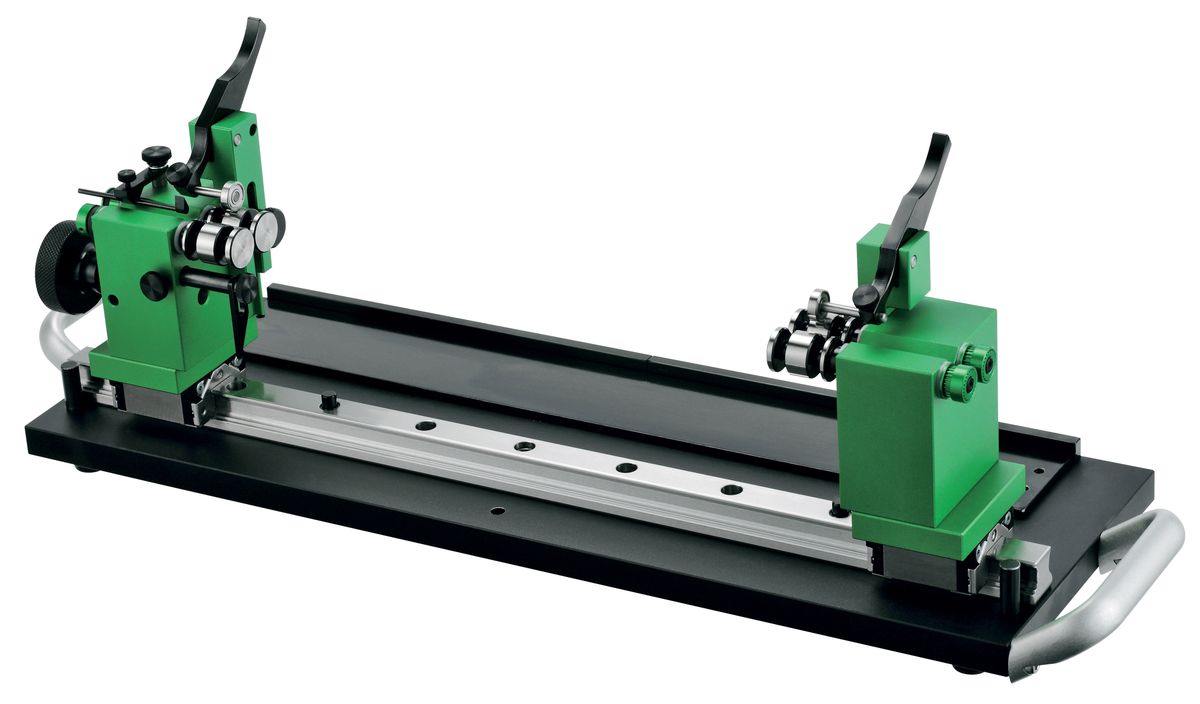

S-LINE偏芯度测量系统 长尺测量用 ROG-581S
用途
- ● 安装手持指示器、电气千分尺测量偏心度
特长
- ● 高端机型S-LINE系列。
- ● 通过同步带+皮带轮的驱动系统，可以用顺畅的旋转进行测量。
- ● 搭载按压工件前后的工件限位器、也可以测量轴方向的圆周振动(端面的直角度)。
- ● 能对应测量工件长度300毫米以下的长尺测量类型。
- ● 方便于有凸缘工件脱落的开槽滚筒。
规格
- ● 精度(μm)：4以内
- ● 可测量外径(mm)：φ4-30
- ● 可测量长度(mm)：5-300
- ● 可测量重量(kg)：1.7以下
- ● 可测量形状：圆筒状
- ● 底座(mm)：580x190
- ● 滚筒：开槽棍
- ● 载波：无
材质
- ● 底座：铝合金、碳钢
- ● 滚轮：工具钢
套装内容
- ● 铝箱
※此表可左右拖动滚动查看。
| 商品代码 | 型号 | 本体重量 | 本体宽度 | 本体高度 | 本体进深 |
|---|---|---|---|---|---|
| 00010215 | ROG-581S | 13000g | 680mm | 255mm | 190mm |
※此表可左右拖动滚动查看。
注意事项
● 如果工件前端部离开滚筒端面，则震摆变大，成为测量误差的原因，因此请以基准部分被滚筒充分夹住的长度使用。
