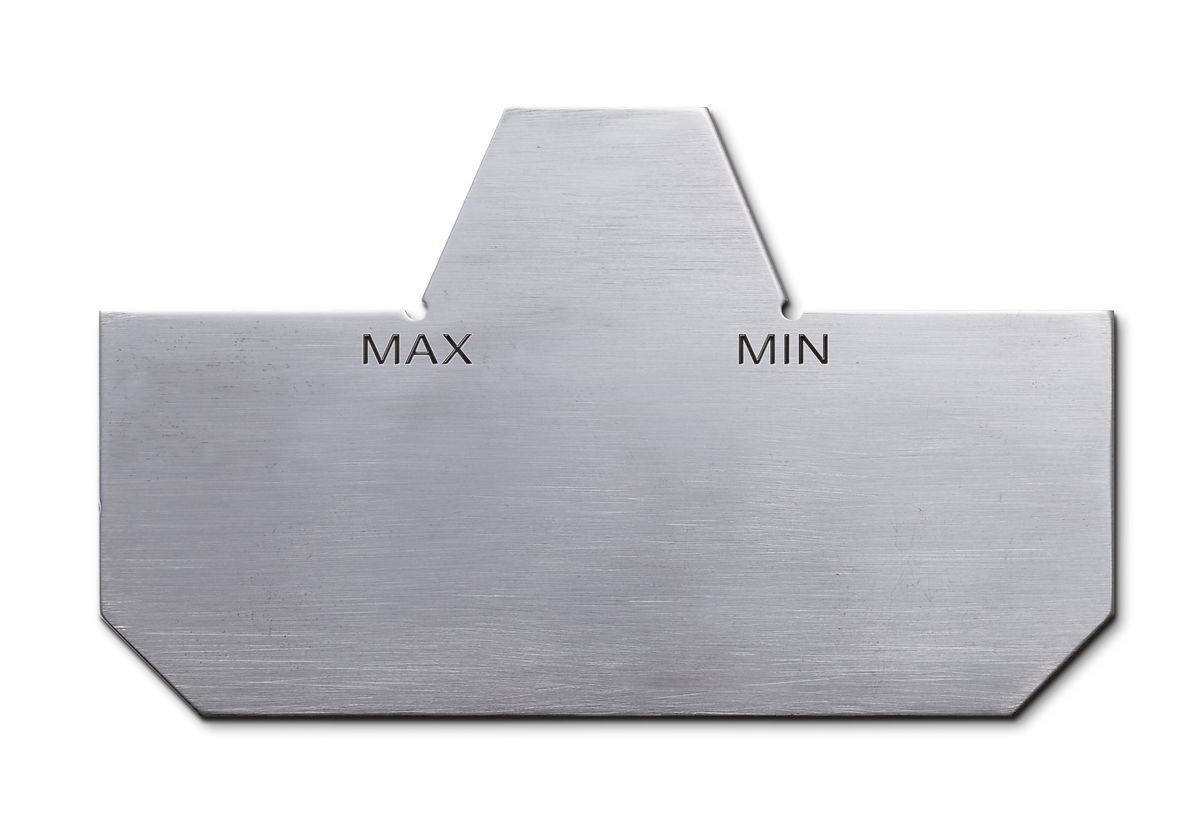

八角形角度界限量规
用途
- ● 判定八角形环接头垫片的角度是否合格的极限量规。
规格
- ● 角度的尺寸公差（°）：±0.5
- ● 板厚（mm）：1.5
- ● 订单产品。
※此表可左右拖动滚动查看。
| 商品代码 |
品号 |

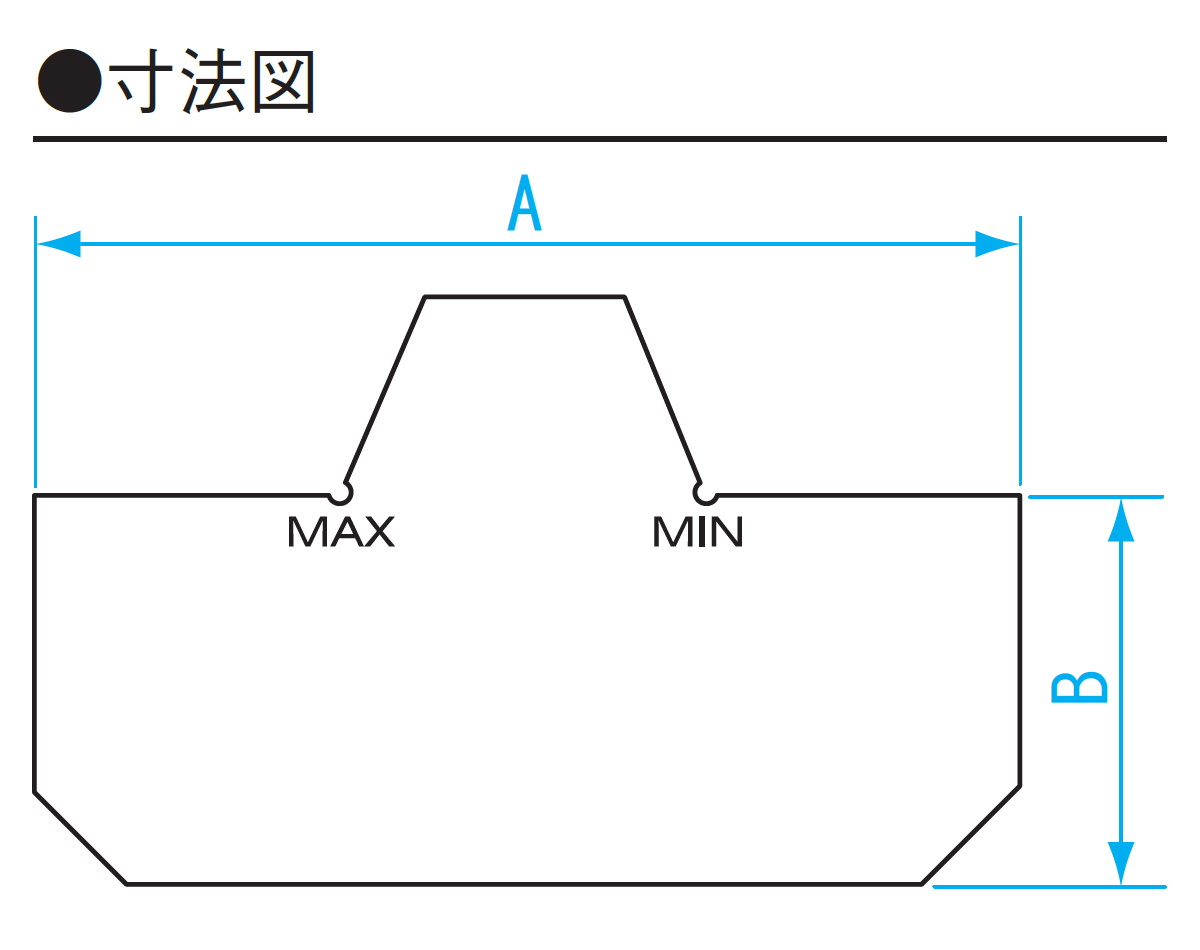

本体宽度(mm) |
本体高度(mm) |
MAX(°、 ') |
MIN(°、 ') |
本体重量 |
本体宽度 |
本体高度 |
本体进深 |
| 00007485 |
OG-1 |
50 |
20 |
23 30 |
22 30 |
10g |
50mm |
20mm |
1.5mm |
| 00007486 |
OG-2 |
60 |
27 |
23 30 |
22 30 |
18g |
60mm |
27mm |
1.5mm |
※此表可左右拖动滚动查看。
